Identyfikacja wariantu#

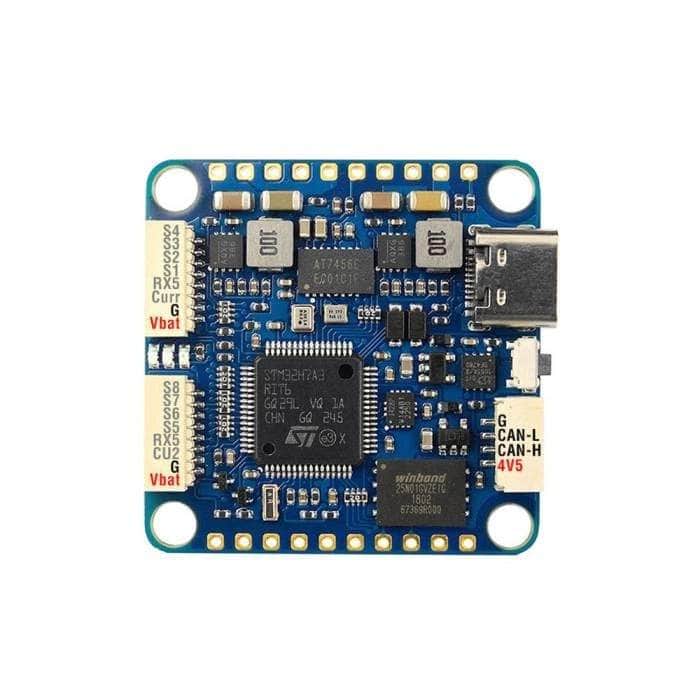

Nazwa modelu: MATEKSYS H7A3-SLIM Flight Controller - ICM42688P - 30x30
MPN producenta: —
SKU podane przez sklep: 22458

Typ produktu w katalogu sklepu: FC
Wariant: Default Title

Parametry techniczne#

Parametr Wartość
Producent MATEK
Pamięć logów / blackbox 128MB Flash (1G-bit NAND)
Liczba magistral CAN 1x CAN
Connector 1x JST-GH1.25 4-pin connector (5V/CAN-H/CAN-L/G)
Wymiary 36 x 36 x 5 mm
Pamięć Flash MCU Blackbox: 128MB Flash (1G-bit NAND)
IMU na płytce ICM42688P
Masa 7g
Główny mikrokontroler STM32H7A3RIT6, 280MHz Cortex-M7, 1.4MB RAM, 2MB Flash
Wyjścia PWM / silnikowe 11x PWM outputs
Pamięć RAM MCU MCU: STM32H7A3RIT6, 280MHz Cortex-M7, 1.4MB RAM, 2MB Flash
Liczba UART 6x (1, 2, 3, 4, 5, 6) with built-in inversion 4x ADC (VBAT, Current, VB2, Cur2) 11x PWM outputs 1x I2C 1x CAN
Złącze USB USB Type-C: (USB 2.0)

Sklepy i ceny#

Sklep Wariant Cena
RaceDayQuads — 77,99 USD
