Identyfikacja wariantu#

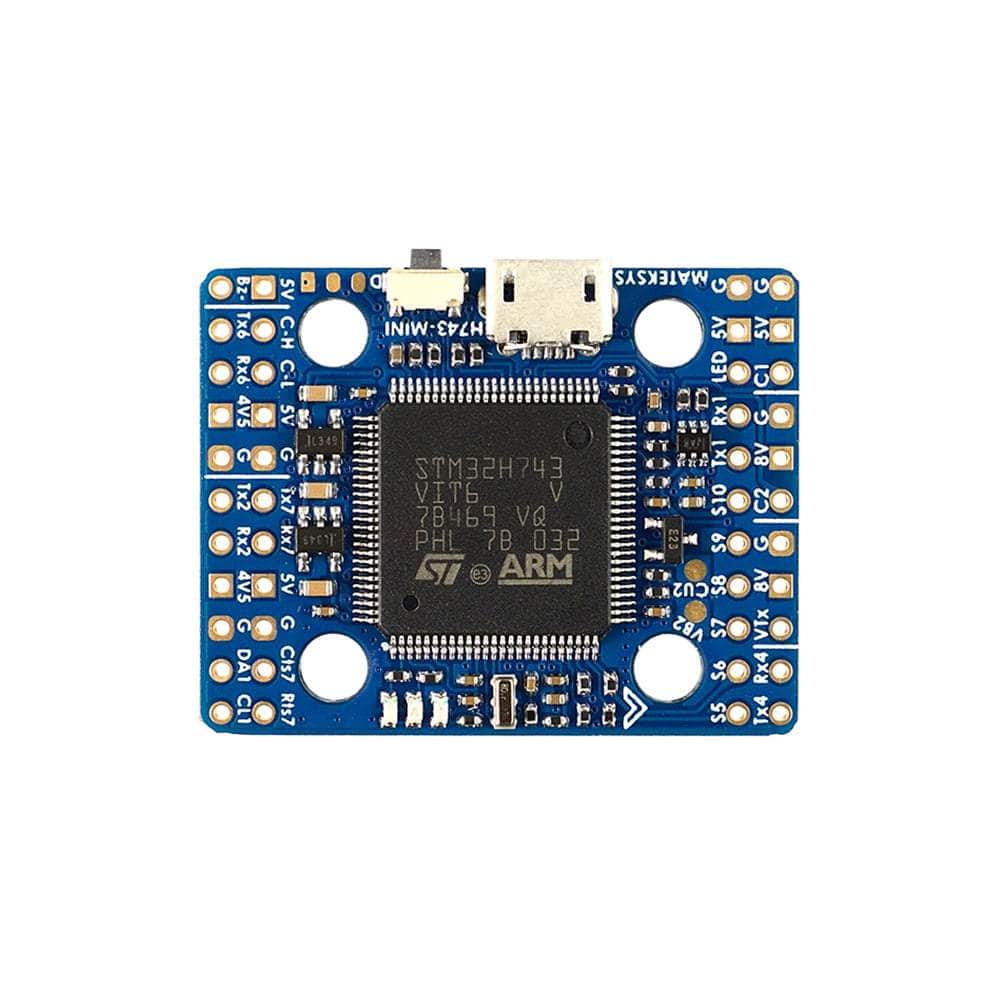

Nazwa modelu: Matek H743 Mini V3 20x20 Flight Controller
MPN producenta: —
SKU podane przez sklep: 19033

Typ produktu w katalogu sklepu: FC
Wariant: Default Title

Parametry techniczne#

Parametr Wartość
Producent MATEK
Pamięć logów / blackbox MicroSD card socket (SDIO)
Liczba magistral CAN Yes (C-H, C-L pads)
Connector 2x JST-SH1.0_8pin connectors
Wymiary 36x28x6.5mm
Firmware MATEKH743
Obsługiwane firmware Firmware: MATEKH743
IMU na płytce ICM42688-P (SPI1) & ICM42605 (SPI4)
Napięcie zasilania modułu 2-8S
Masa 7g
Główny mikrokontroler STM32H743VIT6, 480MHz
Rozstaw montażowy 20x20 M3
Wyjścia PWM / silnikowe 11
Liczba UART 5.5 (1,2,4,6,7, Rx8)

Sklepy i ceny#

Sklep Wariant Cena
RaceDayQuads — 143,99 USD
