Identyfikacja wariantu#

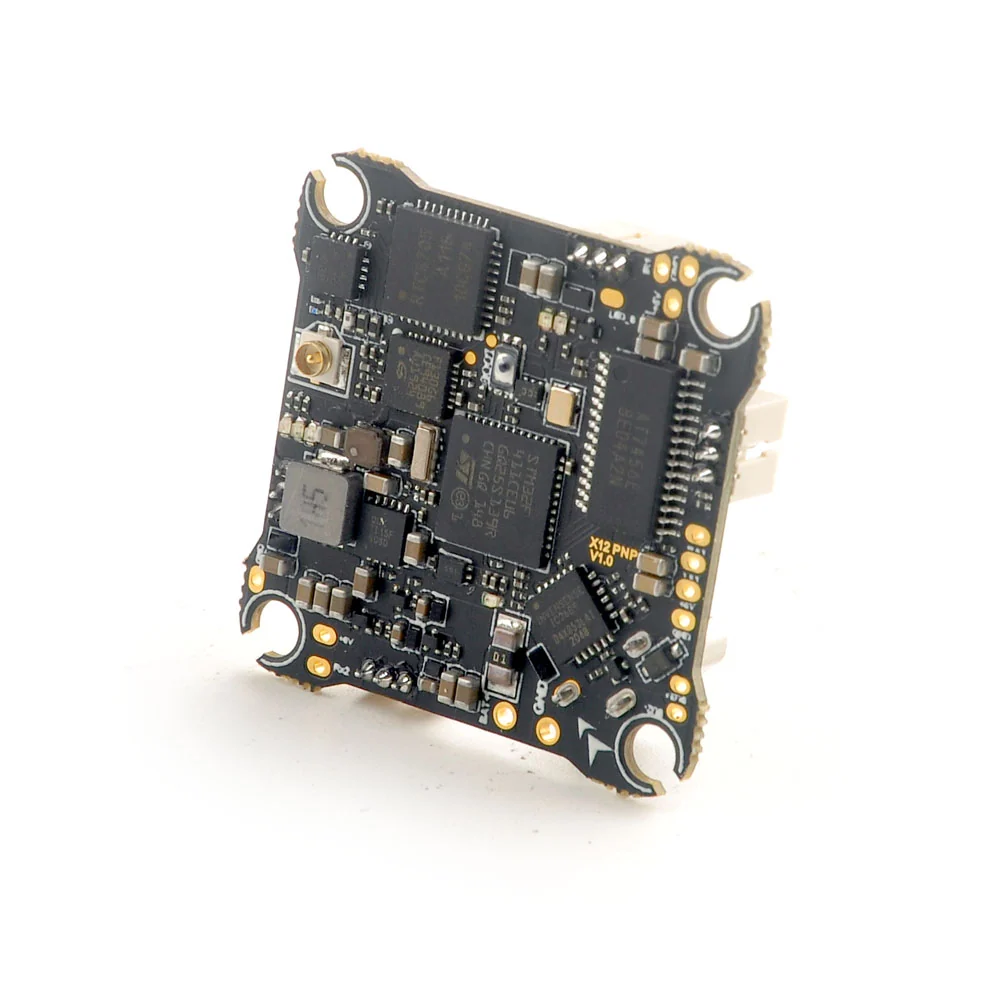

Nazwa modelu: Happymodel X12 5-IN-1 F4 12A Whoop AIO Flight Controller - Choose Receiver Option
MPN producenta: —
SKU podane przez sklep: S4-11846-ELRS

Typ produktu w katalogu sklepu: Flight Controllers
Wariant: ELRS 2.4GHz

Parametry techniczne#

Parametr Wartość
Producent Happymodel
Taktowanie rdzenia Onboard SPI ExpressLRS 2.4GHz Receiver Packet Rate option: 50Hz/150Hz/250Hz/500HzExpressLRS Firmware version: V2.2RF Frequency: 2.4GHzAntenna : SMD antennaTelemetry output Power: \<12dBmReceiver protocol: SPI ExpressLRSCompatible with ExpressLRS V2.0 TX ModuleCouldn’t flash separately ExpressLRS firmware
Connector Onboard 5.8g OPENVTX Firmware version: OPENVTXSmartaudio v2.1PIT Mode supportRCE Mode supportChannels:48chTransmitting Power: 0/RCE/25mw/100mw/400mwPower supply: DC 5VCurrent (5v): \<650ma (400mw)Antenna connector: U.FL
Wymiary Flight controller X12 ELRS V2.2 flight controller built-in ELRS 2.4G receiver Target: CRAZYBEEF4SX1280X12 PNP V1.0 flight controller without onboard receiver Target CRAZYBEEF4DXMCU:STM32F411CEU6 (100MHZ, 512K FLASH)Sensor: ICM20689 or BMI270 or ICM42688P(SPI connection)Mount hole size: 25.5mm*25.5mmPower supply: 1-2S battery input (DC 2.9V-8.7V)Built-in 12A(each) Blheli_S 4in1 ESCBuilt-in Betaflight OSD(SPI Control)Built-in 5.8G OpenVTX 0mw~400mwBuilt-in ExpressLRS 2.4GBuilt-in voltage meter sensor , voltage meter scale 110Built-in current meter sensor , current meter scale 470 VTX antenna: U.FLWeight: 5.1gSupport 1-2S Lipo/LIHV batterySize: 30mm*30mm*8mm
Firmware Onboard 5.8g OPENVTX Firmware version: OPENVTXSmartaudio v2.1PIT Mode supportRCE Mode supportChannels:48chTransmitting Power: 0/RCE/25mw/100mw/400mwPower supply: DC 5VCurrent (5v): \<650ma (400mw)Antenna connector: U.FL
Obsługiwane firmware Onboard 5.8g OPENVTX Firmware version: OPENVTXSmartaudio v2.1PIT Mode supportRCE Mode supportChannels:48chTransmitting Power: 0/RCE/25mw/100mw/400mwPower supply: DC 5VCurrent (5v): \<650ma (400mw)Antenna connector: U.FL
Pamięć Flash MCU Onboard SPI ExpressLRS 2.4GHz Receiver Packet Rate option: 50Hz/150Hz/250Hz/500HzExpressLRS Firmware version: V2.2RF Frequency: 2.4GHzAntenna : SMD antennaTelemetry output Power: \<12dBmReceiver protocol: SPI ExpressLRSCompatible with ExpressLRS V2.0 TX ModuleCouldn’t flash separately ExpressLRS firmware
Protocols Onboard 4in1 ESC Power supply: 1-2S LiPo/LiPo HVCurrent: 12A continuous peak 15A (3 seconds)Support BLHeliSuite programmableFactory firmware: Z_H_30_REV16_7.HEXDefault protocol: DSHOT300Support Bluejay firmwareWhen use Blujay firmware with 48khz, should set startup power to 1100/1200

Sklepy i ceny#

Sklep Wariant Cena
PyroDrone ELRS 2.4GHz 83,99 USD
