Identyfikacja wariantu#

Producent: Adafruit

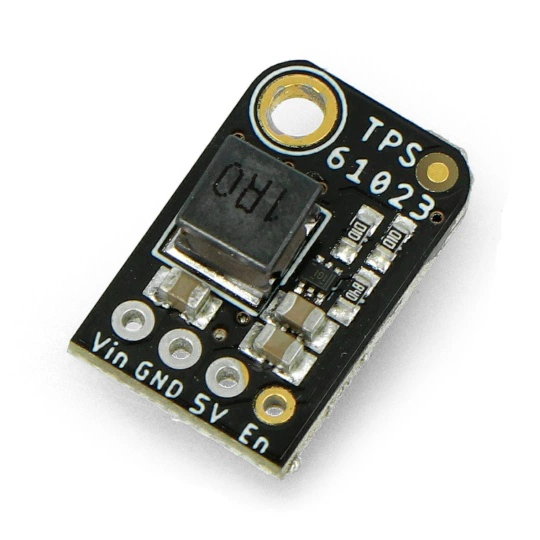

Model: TPS61023 - przetwornica step-up 5V 1A - Adafruit 4654
MPN: 4654
SKU sprzedawcy: ADA-17202

Karta opisuje konkretny moduł przetwornicy. Określenie BEC jest tu funkcją systemową: urządzenie dostarcza pomocniczą szynę zasilania, ale nie oznacza samo w sobie kwalifikacji lotniczej, redundancji ani bezpiecznego zasilania kontrolera lotu.

Parametry elektryczne#

Parametr Wartość
Topologia —
Minimalne napięcie wejściowe Minimalne napięcie wejściowe do rozruchu: 1,8 V
Maksymalne napięcie robocze wejścia —
Napięcie wyjściowe —
Dokładność napięcia deklarowana —

Obciążenie i sprawność#

Parametr Wartość
Prąd ciągły deklarowany —
Warunki prądu ciągłego —
Typowy zakres sprawności —

Prąd ciągły zależy od napięcia wejściowego, temperatury otoczenia, przepływu powietrza, chłodzenia przez przewody i PCB oraz dopuszczalnej temperatury elementów. Wartość z nagłówka produktu nie jest gwarancją utrzymania tego prądu w każdej zabudowie.

Dynamika przetwornicy#

Parametr Wartość
Częstotliwość przełączania Częstotliwość przełączania 1 MHz przy VIN do 1,5 V oraz 0,5 MHz przy VIN od 1 V kHz
Typowy prąd bez obciążenia / własny —

Sterowanie i nadzór#

Parametr Wartość
Wejście enable —
Wyjście power-good —

Zabezpieczenia#

Parametr Wartość
Ochrona odwrotnej polaryzacji wejścia —
Pozostałe zabezpieczenia —

Zabezpieczenie nadprądowe lub termiczne chroni przede wszystkim moduł. Nie zastępuje bezpiecznika, ograniczenia energii źródła, monitorowania brownoutu ani analizy skutków zwarcia na wspólnej szynie UAV.

Mechanika#

Parametr Wartość
Masa bez opcjonalnych headerów 0 g
Wymiary 17,8 x 11,3 x 5,6 mm
Mocowanie —

Integracja#

Parametr Wartość
Wyprowadzenia / złącza —
Status produktu wg producenta —

Wartości pochodne#

Wartość pochodna Wynik Podstawa
Iloczyn napięcia wyjściowego i prądu ciągłego — obliczenie z pól rekordu

Iloczyn napięcia wyjściowego i deklarowanego prądu jest wyłącznie nominalnym punktem odniesienia. Nie dowodzi, że moduł może oddawać tę moc stale dla całego zakresu napięcia wejściowego i warunków cieplnych.

Sklepy i ceny#

Sklep Wariant Cena
Botland wariant domyślny 24,90 PLN
