Identyfikacja wariantu#

Producent: SparkFun

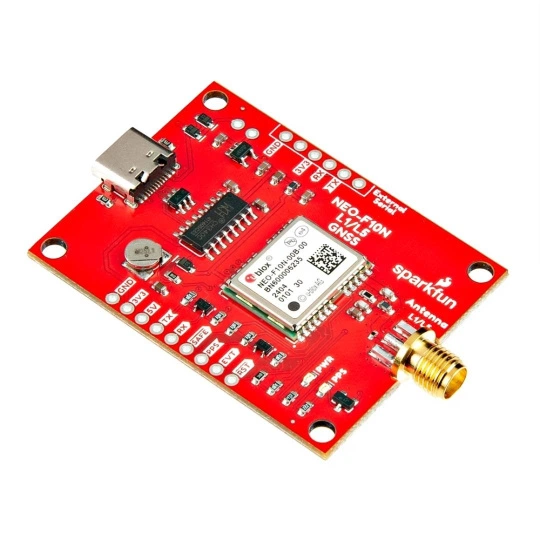

Model: Moduł GNSS L1/L5 Breakout - NEO-F10N - SMA - SparkFun GPS-24114
MPN: GPS-24114
SKU producenta lub sprzedawcy: SPF-25382

Moduł GNSS obejmuje odbiornik, antenę, tor RF, zasilanie i niekiedy magnetometr. Parametr samego układu u-blox lub innego odbiornika nie musi być parametrem całego gotowego modułu.

Odbiornik i pasma#

Parametr Wartość
Odbiornik GNSS —
Obsługiwane konstelacje NEO-F10N to moduł nawigacji satelitarnej nowej generacji, który wykorzystuje pasma L1 i L5, zapewniając dokładniejsze pozycjonowanie w gęstej zabudowie miejskiej. Obsługuje równoczesny odbiór sygnałów GPS, Galileo i BeiDou, a technologia u-blox F10 redukuje zakłócenia wielodrogowe, zwiększając dokładność. Moduł posiada port UART oraz konwerter CH340 USB - UART, co ułatwia podłączenie do komputera. Zintegrowany akumulator podtrzymuje RTC, skracając czas uzyskania pozycji z 28 s (zimny start) do 2 s (gorący start). Wyprowadzone piny ułatwiają integrację z mikrokontrolerami, a złącze SMA pozwala na podłączenie zewnętrznej anteny. Moduł obsługuje protokoły NMEA i UBX, konfigurowane przez u-center.
Pasma GNSS —
Liczba jednoczesnych GNSS —

Rozwiązanie nawigacyjne#

Parametr Wartość
RTK —
Dokładność deklarowana —
Maksymalna częstotliwość rozwiązania —

Dokładność RTK wymaga poprawek, poprawnej bazy odniesienia, dobrego widoku nieba, właściwej anteny i rozwiązania FIX. Nie należy utożsamiać jej z dokładnością autonomiczną po uruchomieniu modułu.

Interfejs do autopilota#

Parametr Wartość
Protokoły danych —
Interfejs do autopilota —
Złącze umożliwia podłączenie anteny dla lepszego sygnału

Antena i sensory pomocnicze#

Parametr Wartość
Magnetometr —
Antena —

Zasilanie#

Parametr Wartość
Napięcie zasilania —
Pobór prądu od 21 mA do 26 mA

Mechanika i środowisko#

Parametr Wartość
Wymiary 50,8 x 38,1 mm (bez złącza) mm
Masa 0,01 g
Warunki środowiskowe / IP —

Sklepy i ceny#

Sklep Wariant Cena
Botland wariant domyślny 249,00 PLN
